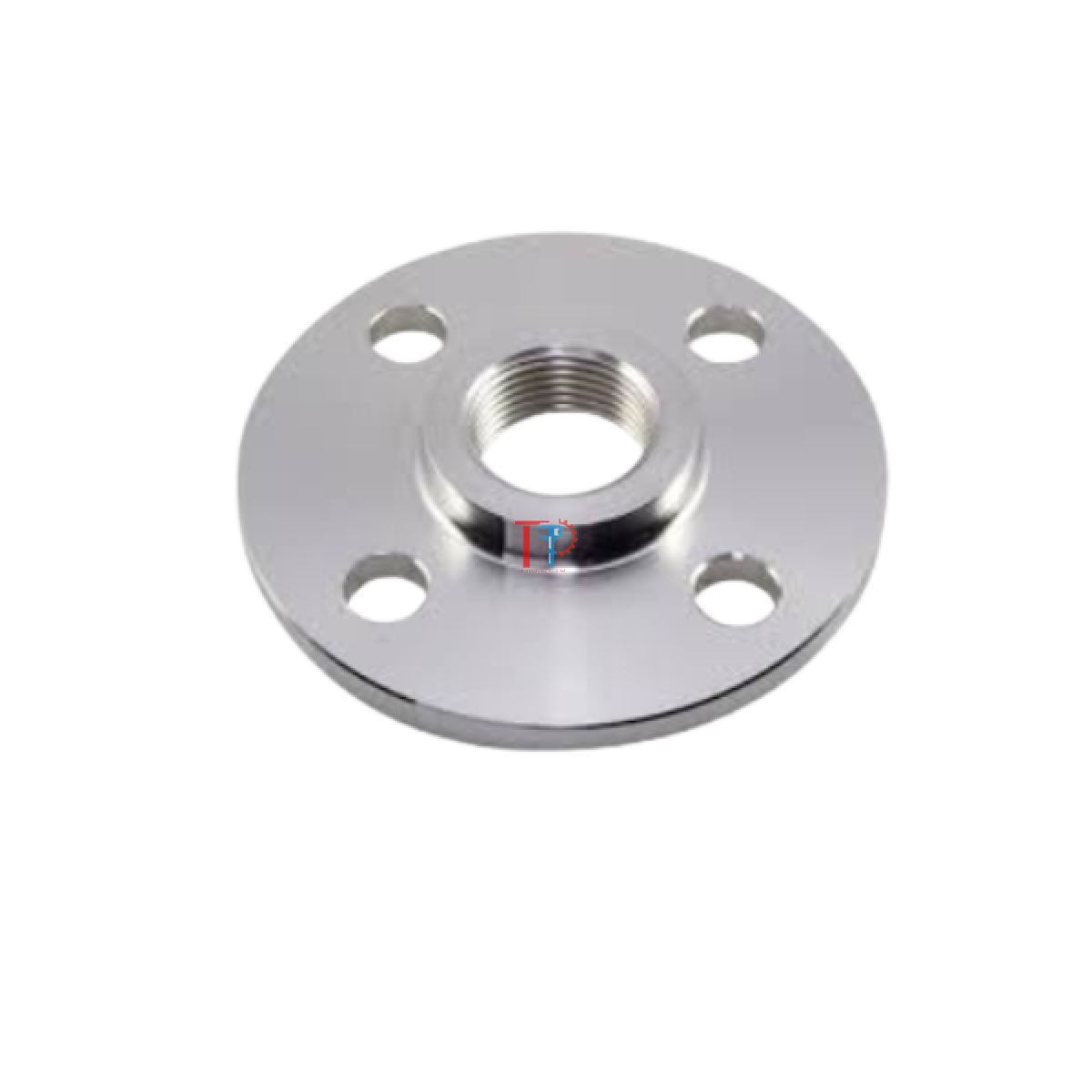

Bích thép ren PN10/16

1. Khái niệm

• Bích ren (Threaded flange): là loại mặt bích có lỗ ren trong (female thread) để vặn trực tiếp với ống ren ngoài, thay vì phải hàn.

• Thường chế tạo theo tiêu chuẩn EN 1092-1 (thay thế BS 4504) với cấp áp lực PN10, PN16.

• Vật liệu phổ biến: thép cacbon (A105, S235JR), thép mạ kẽm, inox (304/316).

---

 2. Đặc điểm

• Kết nối không cần hàn, tiện lợi khi lắp đặt hoặc tháo dỡ.

• Dạng ren thường: ISO 7-1 (BSPT – ren côn) hoặc ISO 228 (BSPP – ren song song).

• Kích thước thông dụng: DN15 – DN150 (do ren lớn hơn khó gia công).

---

 3. Ưu điểm

 Dễ lắp đặt, tháo lắp nhanh.
 Không cần gia nhiệt hàn → phù hợp nơi dễ cháy nổ.
 Tiết kiệm thời gian và chi phí thi công.

---

 4. Nhược điểm

 Độ kín khít không cao bằng mặt bích hàn → phải dùng keo làm kín hoặc băng tan.
 Giới hạn kích thước nhỏ (DN ≤ 150).
 Không phù hợp với áp lực và nhiệt độ quá cao.

---

 5. Ứng dụng

• Hệ thống cấp thoát nước, khí nén, PCCC, dầu nhẹ.

• Đường ống áp lực thấp – trung bình (PN10/PN16).

• Các công trình dễ cháy nổ (xăng dầu, gas) nơi không cho phép hàn

Mặt bích thép là gì? Tổng quan về mặt bích thép

Mặt bích thép là một bộ phận kết nối quan trọng trong hệ thống đường ống và các thiết bị công nghiệp. Chúng cho phép kết nối, ngắt kết nối các đoạn ống, van và các thiết bị khác một cách dễ dàng và an toàn. Mặt bích thép được sử dụng rộng rãi nhờ vào độ bền cao, khả năng chịu áp lực tốt và tính linh hoạt trong ứng dụng.

Định nghĩa và cấu tạo cơ bản của mặt bích thép

Mặt bích thép là một đĩa tròn hoặc vuông, được làm từ thép, có các lỗ bulong xung quanh. Chúng được gắn vào đầu ống hoặc thiết bị bằng phương pháp hàn hoặc ren. Khi hai mặt bích được kết nối với nhau bằng bulong và đai ốc, với một miếng đệm (gioăng) ở giữa, tạo thành một mối nối kín khít, chịu được áp lực và nhiệt độ cao.

Cấu tạo cơ bản của mặt bích thép bao gồm:

• Thân bích: Phần chính của mặt bích, có dạng đĩa tròn hoặc vuông.
• Lỗ bulong: Các lỗ được khoan xung quanh thân bích để siết chặt các bulong.
• Bề mặt làm kín: Bề mặt tiếp xúc với miếng đệm để tạo độ kín cho mối nối.

Các vật liệu phổ biến sản xuất mặt bích thép

Mặt bích thép được sản xuất từ nhiều loại thép khác nhau, tùy thuộc vào ứng dụng và điều kiện làm việc. Một số vật liệu phổ biến bao gồm:

• Thép carbon: ASTM A105, A350 LF2. Thường được sử dụng trong các ứng dụng không đòi hỏi khả năng chống ăn mòn cao.
• Thép hợp kim: ASTM A182 F5, F9, F11, F22. Có khả năng chịu nhiệt độ cao và áp suất lớn, thường dùng trong ngành dầu khí.
• Thép không gỉ: ASTM A182 F304, F316. Có khả năng chống ăn mòn tuyệt vời, sử dụng trong môi trường hóa chất và thực phẩm.

Ưu điểm của việc sử dụng mặt bích thép

• Độ bền cao: Mặt bích thép có khả năng chịu được áp lực và nhiệt độ cao, đảm bảo an toàn cho hệ thống.
• Tính linh hoạt: Dễ dàng lắp đặt, tháo rời và thay thế khi cần thiết.
• Khả năng kết nối đa dạng: Kết nối được với nhiều loại ống và thiết bị khác nhau.
• Độ kín cao: Tạo ra mối nối kín khít, ngăn ngừa rò rỉ.

Phân loại mặt bích thép phổ biến hiện nay

Có nhiều loại mặt bích thép khác nhau, được phân loại dựa trên hình dạng, phương pháp kết nối và ứng dụng. Dưới đây là một số loại phổ biến:

Mặt bích thép rỗng

Mặt bích thép rỗng (Slip-on Flange) được lắp vào ống bằng cách trượt qua ống và hàn cả bên trong lẫn bên ngoài. Loại mặt bích này dễ lắp đặt và ít tốn kém hơn so với các loại khác, nhưng khả năng chịu áp lực không cao bằng.

Mặt bích thép đặc (mặt bích mù)

Mặt bích thép đặc (Blind Flange) là loại mặt bích không có lỗ ở giữa, được sử dụng để bịt kín đầu ống hoặc van. Chúng thường được sử dụng để kiểm tra áp suất trong đường ống.

Mặt bích thép hàn

• Mặt bích hàn cổ (Welding Neck Flange): Có cổ dài, được hàn vào ống bằng phương pháp hàn đối đầu. Loại mặt bích này có khả năng chịu áp lực và nhiệt độ cao, thường được sử dụng trong các ứng dụng quan trọng.
• Mặt bích hàn lồng (Socket Welding Flange): Ống được đưa vào bên trong mặt bích và hàn bằng phương pháp hàn lồng. Loại mặt bích này dễ lắp đặt hơn mặt bích hàn cổ, nhưng khả năng chịu áp lực thấp hơn.

Các tiêu chuẩn mặt bích thép quan trọng

Mặt bích thép được sản xuất theo các tiêu chuẩn quốc tế khác nhau để đảm bảo chất lượng và khả năng tương thích. Một số tiêu chuẩn quan trọng bao gồm:

Tiêu chuẩn ANSI (Mỹ)

Tiêu chuẩn ANSI (American National Standards Institute) là một trong những tiêu chuẩn phổ biến nhất trên thế giới. Tiêu chuẩn này quy định về kích thước, vật liệu và các yêu cầu kỹ thuật khác của mặt bích thép. Ví dụ như ANSI B16.5, ANSI B16.47.

Tiêu chuẩn DIN (Đức)

Tiêu chuẩn DIN (Deutsches Institut für Normung) là tiêu chuẩn của Đức, cũng được sử dụng rộng rãi ở châu Âu và các nước khác. Tiêu chuẩn này có các quy định tương tự như ANSI, nhưng có một số khác biệt về kích thước và dung sai. Ví dụ DIN 2576, DIN 2633.

Tiêu chuẩn JIS (Nhật Bản)

Tiêu chuẩn JIS (Japanese Industrial Standards) là tiêu chuẩn của Nhật Bản. Tiêu chuẩn này có các quy định riêng về kích thước, vật liệu và các yêu cầu kỹ thuật khác của mặt bích thép. Ví dụ JIS B2220.

Ứng dụng của mặt bích thép trong các ngành công nghiệp

Mặt bích thép được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, nhờ vào tính linh hoạt và độ bền cao.

Ứng dụng trong ngành dầu khí

Trong ngành dầu khí, mặt bích thép được sử dụng để kết nối các đường ống dẫn dầu, khí đốt, và các thiết bị xử lý. Chúng phải chịu được áp suất và nhiệt độ cao, cũng như khả năng chống ăn mòn tốt. Các loại mặt bích hàn cổ và mặt bích mù thường được sử dụng trong các ứng dụng này.

Ứng dụng trong hệ thống cấp thoát nước

Trong hệ thống cấp thoát nước, mặt bích thép được sử dụng để kết nối các đường ống dẫn nước, van và máy bơm. Chúng cần có khả năng chống ăn mòn và chịu được áp lực nước. Mặt bích rỗng và mặt bích hàn lồng thường được sử dụng trong các ứng dụng này.

Ứng dụng trong ngành xây dựng

Trong ngành xây dựng, mặt bích thép được sử dụng để kết nối các đường ống dẫn nước, khí đốt, và hệ thống thông gió. Chúng cần có độ bền cao và khả năng chịu được các tác động từ môi trường. Các loại mặt bích thép carbon thường được sử dụng trong các ứng dụng này.
